氣動三通切斷閥

氣動三通切斷閥 概述

“渠工”品牌氣動三通切斷閥產品主要有ZMQ氣動薄膜式三通切斷閥和ZSQ氣動活塞式三通切斷閥兩種,閥門采用頂導向結構,配用(薄膜式/活塞式)多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
氣動三通切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控制。閥體結構有單座、套筒、雙座(二位三通)三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、16、40、64四種,公稱口徑范圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。主要應用于石油、化工、冶金、電力、輕工、紡織等多種工業部門的生產過程自動控制和遠程控制系統中。

氣動三通切斷閥 特點

1.氣動三通切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連,整個高度可減少約百分之三十,重量可減輕約百分之三十;采用活塞式執行機構,操作力大,使用壓差大。
2.閥體按流體力學原理設計成等截面低流阻流道,額定流量系數增加百分之三十。
3.閥內件密封部分有硬密封和軟密封兩種,硬密封為堆焊硬質合金,軟密封型為軟質材料制作,關閉時密封性能較好。
4.平衡型閥內件,增加了切斷閥的許用壓差。

氣動三通切斷閥 技術參數

公稱通徑 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 8 12 17 29 43 70 110 165 275 440 690
額定行程mm 8 12 20 25 40 60
有效面積cm2 100 200 400 600 1000
允許泄
露量
硬密封 1.2X10-7 × 閥額定容量
軟密封 VI 級、無泄露
允許壓差MPa 公稱壓力
信號壓力KPa 0 ~ 250(薄膜式)
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥芯形式 雙導向雙座型閥芯
流量特性 快開特性

氣動三通切斷閥 零件材料

1 閥體 WCB 304 316 316L
2 閥座 304 304 316 316L
3 閥芯 304 304 316 316L
4 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
5 連接套 304 304 316 316L
6 導向套 304 304 316 316L
7 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
8 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
9 填料壓蓋 WCB 304 316 316L
10 閥桿 304 304 316 316L
11 指示盤 鋁片
12 標尺 鋁片
13 執行器 缸體:碳鋼、膜片:丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

氣動三通切斷閥 主要外形圖

ZMQF(H)氣動薄膜三通切斷閥 (薄膜式) ZMQF(H)氣動薄膜三通切斷閥 (活塞式)
ZMQ氣動薄膜三通切斷閥 ZSQ氣動活塞三通切斷閥

氣動三通切斷閥 主要外形尺寸

公稱通經 20 25 32 40 50 65 80 100 125 150 200
A 196 232 308 394 498
L PN16 150 160 180 200 230 290 310 350 400 480 600
H 132 132 135 140 150 160 160 170 325 450 495
H1 根據所配置氣動執行機構而定
重量 薄膜式 9 11 13 16 21 33 43 58 70 86 115
活塞式 12 14 17 20 26 38 48 64 79 95 125

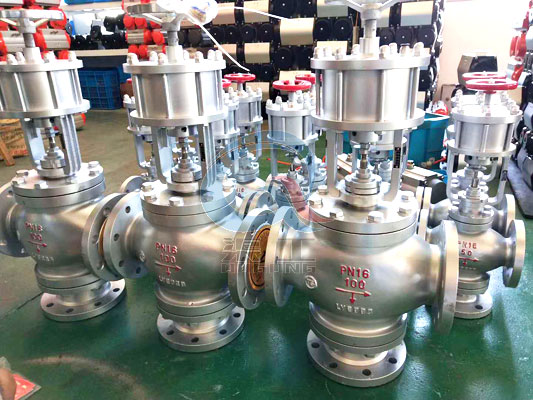

氣動三通切斷閥 實物圖

氣動三通切斷閥

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多氣動三通切斷閥的使用性能、外形結構、安裝尺寸參數、價格,索取 氣動三通切斷閥說明書及產品選型樣本,請聯系我們。
