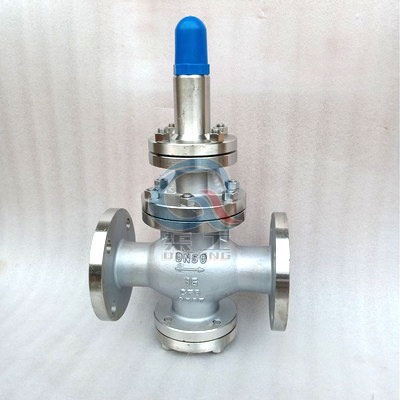

渠工品牌Y43H/Y蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。改善了流線分布，降低了噪聲。改進了密封面結構，延長了密封面壽命。本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
| 公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| 最小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13/銅合金 |
| 活塞環 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
 |
|---|

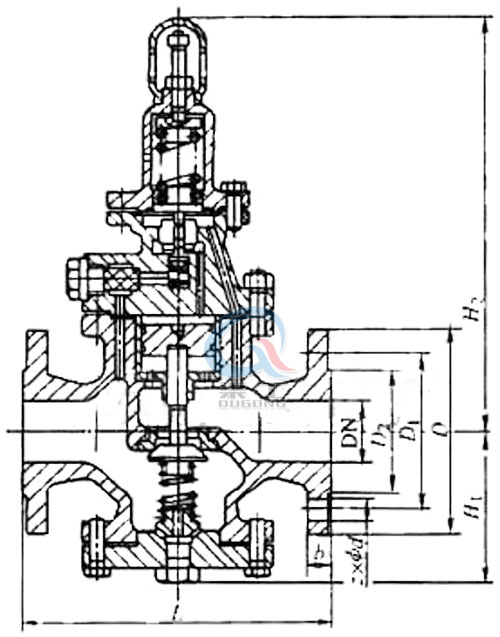

| Y43H/Y蒸汽減壓閥 外形圖 |
|
公稱通徑 DN
|
外 形 尺 寸
|
連 接 尺 寸
|
|||||||||||
|
L
|
H
|
H1
|
PN 1.0MPa
|
PN 1.6MPa
|
|||||||||
|
D
|
K
|
n-ф
|
d
|
C
|
D
|
K
|
n-ф
|
d
|
C
|
||||
|
15
|
140
|
160
|
65
|
95
|
65
|
4-14
|
45
|
12
|
95
|
65
|
4-14
|
45
|
14
|
|
20
|
140
|
160
|
65
|
105
|
75
|
4-14
|
55
|
14
|
105
|
75
|
4-14
|
55
|
14
|
|
25
|
150
|
168
|
68
|
115
|
85
|
4-14
|
65
|
14
|
115
|
85
|
4-14
|
65
|
14
|
|
32
|
180
|
185
|
75
|
135
|
100
|
4-18
|
78
|
16
|
135
|
100
|
4-18
|
78
|
16
|
|
40
|
180
|
185
|
78
|
145
|
110
|
4-18
|
85
|
16
|
145
|
110
|
4-18
|
85
|
16
|
|
50
|
200
|
193
|
88
|
160
|
125
|
4-18
|
100
|
16
|
160
|
125
|
4-18
|
100
|
16
|
|
65
|
230
|
208
|
98
|
180
|
145
|
4-18
|
120
|
18
|
180
|
145
|
4-18
|
120
|
18
|
|
80
|
260
|
228
|
117
|
195
|
160
|
4-18
|
135
|
18
|
195
|
160
|
8-18
|
135
|
20
|
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多Y43H/Y蒸汽減壓閥的使用性能、外形結構、安裝尺寸參數、價格，索取
Y43H/Y蒸汽減壓閥說明書及產品選型樣本，請聯系我們。
